Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
| Materiaal: | aluminiumlegering | Max. Werkende Druk: | 7 kgf/cm2 |
|---|---|---|---|
| Min. werkende druk: | 4 kgf/cm2 | Acterentype: | Dubbelwerkend |
| Roterende Richting: | met de wijzers van de klok mee met de wijzers van de klok mee of anti | Sensorschakelaar: | Beschikbaar |
| Garantie: | 1 jaar (verandering nieuwe kostenloos) | ||
| Hoog licht: | destaco pneumatic clamps,pneumatic air clamps |
||

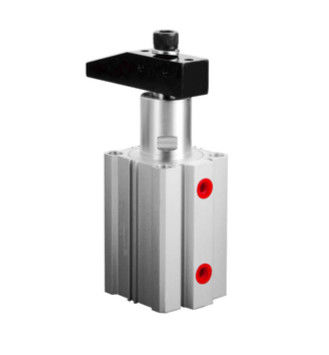

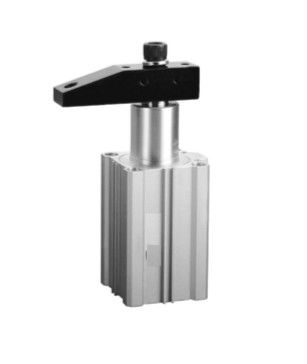

De aanleidinggevende Lucht dreef van de het Wapenklem van de Schommelingsklem de Mechanische van de de Transportbandinrichting van de het Aluminiumlegering Eenvoudige Steun aan
Eigenschappen:
1.Optimized het ontwerp, de compacte structuur, de lichtgewicht, met lange levensuur spanwijdte en de hoge het vastklemmen kracht maken tot het een perfecte inrichting
2.This het product heeft lange slag en korte slag
3.Mounting door vier schroeven
4.Applied aan industriële automatisering, het vastklemmen van bladmetaal, het vastklemmen van werkstuk op transportband en verpakkingslopende band
5.When de lengte van de het vastklemmen wapenbehoefte om zijn gestegen, niet 15 keer van de originele lengte overschrijdt
Specificatie
| Droeg van Cilinder (mm) | Φ25 korte slag |
Φ25 lange slag |
Φ32 korte slag | Φ32 snakken slag | Φ40 korte slag | Φ40 snakken slag | Φ50 korte slag | Φ50 snakken slag |
| Schommelingsslag (mm) | 9.5 | 9.5 | 15 | 15 | 15 | 15 | 19 | 19 |
| Het vastklemmen slag | 10 | 20 | 10 | 20 | 10 | 20 | 20 | 50 |
| Totale slag | 9.5 | 29.5 | 25 | 35 | 25 | 35 | 39 | 69 |
| Diameter van Pison | Φ14 | Φ16 | Φ16 | Φ20 | ||||
| Vloeistof | Gefiltreerde lucht | |||||||
| Roterende richting | Draai juist R of Draai verlaten L | |||||||
| Acterentype | Dubbelwerkend | |||||||
| Het theoretische Vastklemmen (5 kg/cm ²) | 16kgs | 30kgs | 50kgs | 80kgs | ||||
| De trekkracht van het drukgebied/duw cm ² cm ² | 3.37/4.9 | 6.03/8.03 | 10.56/12.56 | 16.48/19.62 | ||||
Het opdracht geven van tot Code
Pb--S 4 R
① ② ③ ④
| ① | Reeks | Pb |
| ② | slag |
Lange slag L Korte slag S |
| ③ | Droeg van cilinder | Φ25mm; Φ32mm; Φ40mm; Φ50mm; Φ63mm |
| ④ | Roterende hoek | met de wijzers van de klok mee met de wijzers van de klok mee of anti |
De afmetingen van de Pb-lucht dreven schommelingsklem aan
